大型框架包装木箱设计

文章作者:木箱顾问——彭百桂 发表时间:2017-05-08 13:31:00 点击:

[文章前言]:木箱设计的整个思路应该保证物流木箱的选择以实用性为主为目的,在大型框架包装木箱设计中,底部结构共分为三层结构,最底一层为包装木箱的辅助滑木,最低高度不低于90mm,以便于叉车

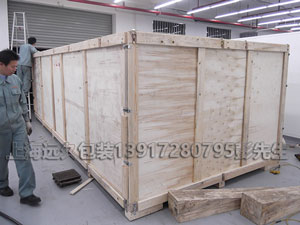

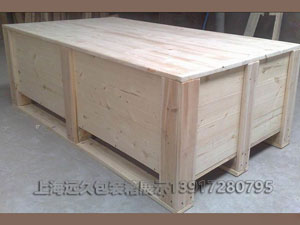

大型框架包装木箱的定义是除木箱自重以外所承载货物重量在2000kg~~5000kg之间,木箱载重超过5000kg以上,属于超大型包装木箱;据<<中华人民共和国国家标-GB/T4122>>-<<木容器型式术语>>的解释: 框架木箱是大型木箱,它的内装物最大重量和最大外尺寸是根据通常的运输条件确定的。一般来说,框架木箱的外长在12m以下,外宽在3.5m以下,外高在3.5m以下,其内装物重量在500-20000kg以内。

大型框架木箱设计时,除了四周的墙板需要用到箱档作为框架结构,在封闭木箱盖板之前,木箱顶面需要添加相当于木箱内径同等尺寸的支撑木档,在木箱顶面两端添加的支撑木档长宽尺寸要适当加大,具体可根据木箱宽度尺寸和所装产品重量而定,一般不低于50*50mm,主要作用于木箱在起吊及叉车装卸过程中起到保证包装木箱不会变形的作用。大型框架包装木箱的主要受力部位在他的底部,不仅底板需要加厚,在所装产品的所有受力点都要加上相对应的加固措施,并保证所有加固点的载重能力要大于需要承载的重量;

木箱设计的整个思路应该保证物流木箱设计以实用性为主为目的,在大型框架包装木箱设计中,底部结构共分为三层结构,最底一层为包装木箱的辅助滑木,最低高度不低于90mm,以便于叉车操作,中间一层为主体受力部位,主滑木的大小尺寸根据产品重量而定,最小尺寸不低于90*90mm~~~~200mm*200mm,产品重量在5000kg以上,必须加上钢结构,以保证载重要求。最上一层为包装木箱的枕木,枕木的间距一般不得大于1000mm。
木箱设计图

  以上就是木箱包装工程师-彭百桂为大家介绍的大型框架包装木箱设计的全部内容,如果大家还对相关的内容感兴趣,请持续关注
